CREATIVISION

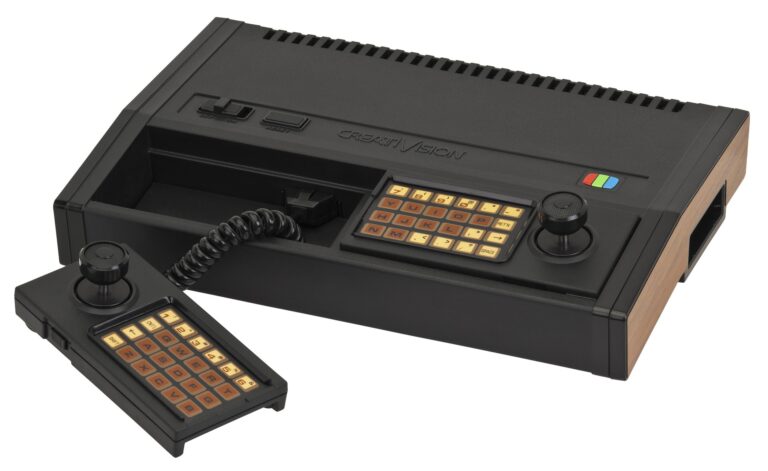

Console-ordinateur Vtech Creativision

Cette machine bien particulière est en fait une console de jeux dotée d’un clavier détachable présent sur les 2 manettes de jeu. Elle est disponible dès 1981 par la société multinationale VTech.

Cette console est commercialisé sous différents labels et designs dans plusieurs pays : France, Italie, Allemagne, Australie, Japon etc.

Elle connait un succès mitigé. Le clavier d’origine est de mauvaise facture et les jeux bien réalisés sont cependant classiques et peu nombreux. Des extensions propriétaires sont disponibles, comme un lecteur cassettes, un clavier de meilleure qualité et une interface I/O et imprimante. Un langage Basic est édité sur cartouche.

Ajouter une sortie vidéo composite

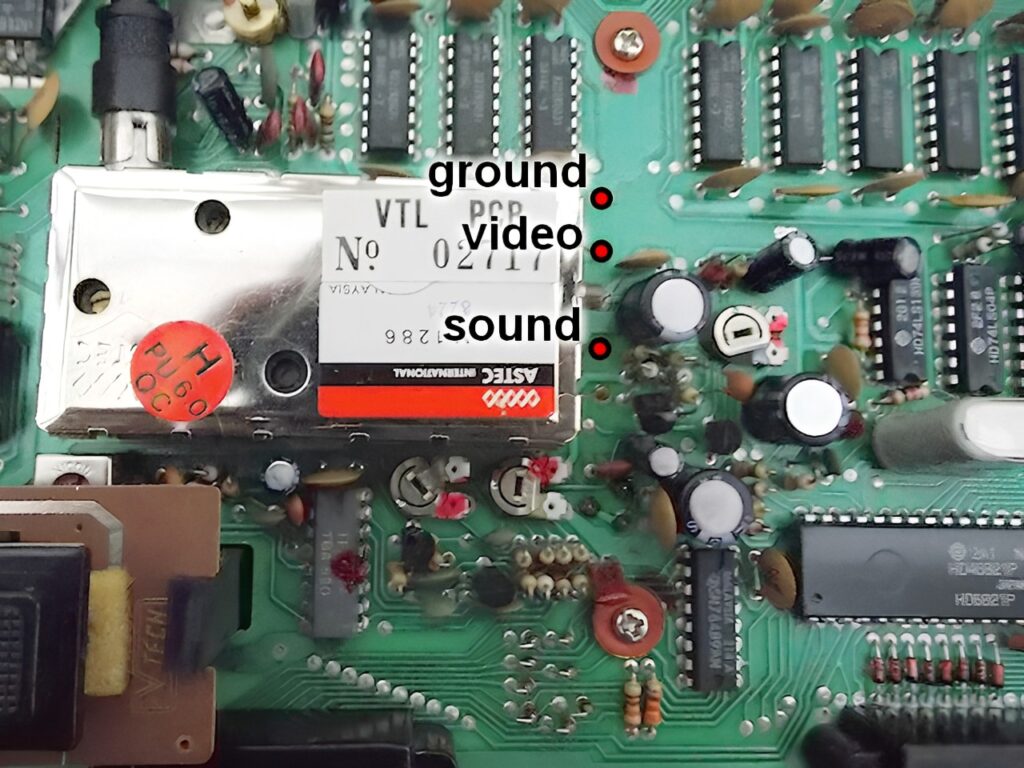

Une opération relativement simple est de repiquer directement le signal audio et le signal vidéo (ainsi que la masse) en entrée du modulateur antenne RF.  La photo ci-dessous indique les 3 points à récupérer et à câbler vers la sortie.

Adapter une manette de jeu classique



Fabriquer une alimentation externe



Consulter les schémas électriques
